光模块老化试验箱：双腔体独立控温与关键参数监控

　　光模块老化试验箱是一种用于光模块通电老化测试的专用设备，通过提供受控的温度环境，并结合模块供电、老化工装及相关参数监控功能，为光模块研发验证、生产老化筛选和质量管控提供测试条件。

　　随着高速光通信技术的发展，光模块在研发和生产过程中，对持续运行测试、关键参数监控及批量测试效率提出了更高要求。选择合适的光模块老化试验设备，有助于规范测试流程，为产品运行状态分析和质量评估提供依据。

　　广东贝尔光模块老化试验箱采用双腔体结构，支持不同温度设定，并结合模块供电、关键参数监控、可更换老化托板及测试数据管理等功能，满足相应的光模块老化测试需求。

　　一、光模块老化试验箱的主要功能

　　1. 双腔体独立运行

　　设备采用上下双腔体结构，两个腔体可独立运行，并支持分别设定温度。

　　双腔体设计有利于根据不同产品或测试批次的要求安排测试任务，为多批次老化测试提供更灵活的使用方式。

　　设备常规温度范围为 RT+10℃～120℃，主要用于相应的高温老化测试。实际测试温度可以根据被测产品的技术要求、测试规范及设备适用条件确定。

　　2. 光模块供电与参数设置

　　光模块通电老化需要在规定温度条件下，按照产品要求提供相应的供电条件。

　　设备支持供电电压调节，电压范围为3.0～3.6V，并可根据项目需求进行定制。实际使用时，应结合被测模块的电气规格，确认供电电压、电流能力、接口形式及相关保护配置。

　　通过匹配相应的供电条件，可为光模块持续运行测试提供设备支持。

　　3. 关键参数监控

　　在光模块老化过程中，对模块相关参数进行监控，有助于了解产品运行状态，并为异常分析提供数据依据。

　　设备支持监控的相关信息包括：

　　• SN： 产品序列号，用于产品识别及测试记录关联。

　　• DDM_TX、DDM_RX： 光模块相关数字诊断参数。

　　• Icc、Ibias： 供电电流及偏置电流相关参数。

　　• 温度、电压： 用于监控相应的温度及供电状态。

　　通过对相关参数进行采集和记录，可辅助开展测试结果对比、运行异常分析及质量数据整理。

　　具体监控项目取决于设备配置、软件功能及被测模块支持的诊断能力。

　　4. 可更换老化托板

　　针对不同VCSEL模块的测试需求，设备可通过更换相应托板进行适配。

　　可更换托板设计便于根据被测模块的结构及接口要求调整工装，提高设备在不同测试任务中的适配灵活性。

　　设备采用老化与测试共用托架的设计思路，可减少测试流程中反复装夹被测器件(DUT)的操作，有助于简化测试流程。

　　具体适配范围需结合模块结构、接口形式及配套工装确认。

　　5. 测试数据管理与运行保护

　　设备支持对实验温度、电流、电压、时间等相关参数进行设置，并支持测试数据导出。设备还配有超温保护等功能，可为测试过程中的设备运行管理提供支持。

　　通过测试参数设置、运行状态监控和数据记录，可为测试过程管理、异常追踪及质量分析提供依据。具体数据采集、导出和保护功能以实际设备配置为准。

　　二、光模块老化测试流程

　　光模块老化测试通常包括工装准备、测试条件设置、通电老化、参数监控及测试结果分析等环节。

　　1. 产品上料与工装确认

　　根据被测光模块的结构和接口要求，选择相应的老化托板，完成产品安装及相关连接确认。

　　2. 设置测试条件

　　根据产品技术要求和测试方案，设定适用的温度、供电参数及老化时间。

　　3. 开展通电老化测试

　　启动测试后，使光模块在规定条件下持续运行，并根据设备配置监控相应的模块参数及运行状态。

　　4. 数据导出与结果分析

　　整理测试记录，对相关参数进行对比分析，并按照预先确定的判定标准评估测试结果。

　　规范的测试流程有助于提升老化测试的组织效率，并为产品筛选及质量管控提供支持。

　　需要注意的是，老化测试的筛选效果与测试条件、产品失效机理及判定标准等因素有关，不能仅凭老化时长直接推断产品的实际使用寿命。

　　三、光模块老化试验箱的应用场景

　　1. 研发验证

　　在新产品开发过程中，可根据产品规格及验证计划开展老化测试，观察光模块在规定工作条件下的运行状态，为设计优化和性能稳定性分析提供依据。

　　2. 生产老化筛选

　　在生产环节，可按照既定测试条件和判定标准，对批量光模块开展通电老化，并结合相关参数监控辅助识别异常产品。

　　3. 质量管控

　　通过关联产品序列号、测试条件及相关监控数据，可为不同批次产品的测试记录、异常分析和质量追溯提供支持。

　　对于不同速率、不同封装形式的光模块，应结合模块接口、供电要求、老化托板及测试系统配置，确认设备的适用性。

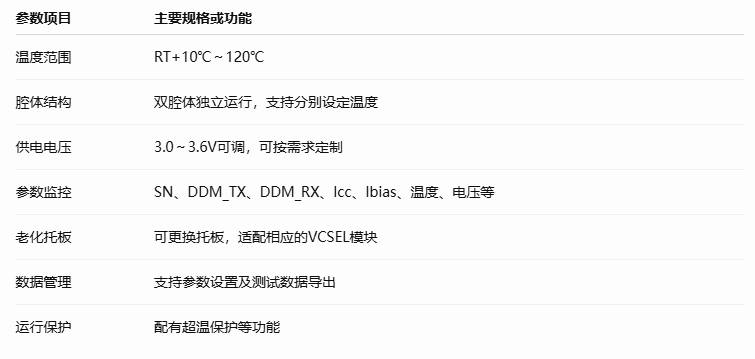

　　四、光模块老化试验箱的主要参数

　　设备选型时，建议重点关注温度范围、供电能力、工装适配、参数监控及数据管理等指标。

　　注：具体技术参数、定制范围及功能配置以设备实际规格和双方确认的技术要求为准。

　　在项目选型过程中，还应确认供电电流能力、通信接口、工位数量及相关测试系统的配置，确保设备满足实际测试要求。

　　五、广东贝尔光模块及相关光电产品测试解决方案

　　不同光模块及相关光电产品在研发、生产和质量管控过程中，可能涉及老化测试、光电性能测试及环境可靠性验证等不同测试需求。

　　广东贝尔可结合客户的产品类型、测试目标及实际应用场景，提供相应的测试设备配置与解决方案。

　　• 光模块老化测试： 通过光模块老化试验箱，为产品通电老化、运行状态监控及生产筛选提供设备支持。

　　• 环境可靠性测试： 根据产品验证要求，匹配相应的环境试验设备，开展适用的高低温、温度循环、温度冲击及湿热等环境试验。具体测试能力以对应设备配置为准。

　　• 配套测试与监控： 根据被测产品的接口、工装及参数采集需求，结合相应的供电、测试和数据管理系统，完善测试流程。

　　针对光模块老化测试项目，可结合被测模块规格、测试温度、供电要求、工位数量及参数监控需求，对设备结构、老化托板及相关测试功能进行匹配。

　　对于其他光电产品，则可根据其结构、电气接口、测试条件及实际项目需求，进一步评估相应的设备配置与测试方案。

　　广东贝尔围绕光模块及相关光电产品的测试需求，提供相应的测试设备与技术支持，帮助客户根据实际应用场景规划适用的测试方案。

　　如需了解光模块老化试验箱的具体规格、工装适配或定制方案，欢迎联系广东贝尔，提供被测产品类型、供电要求、测试温度及测试工位等信息，以便进一步沟通设备配置。
