基站滤波器等通信设备的高低温测试与温循测试区分

　　在基站滤波器等通信设备的研发和质量控制过程中，可靠性测试是必不可少的一环。高低温测试(Over Temperature Test)和温循测试(Thermal Cycle Test)是两种常见的测试手段，虽然它们的测试条件相似，都会涉及温度变化，但目的和应用场景却有所不同。在实际操作中，如何合理区分这两种测试方式，并根据不同的需求选择合适的测试方法，直接关系到产品的可靠性和性能表现。

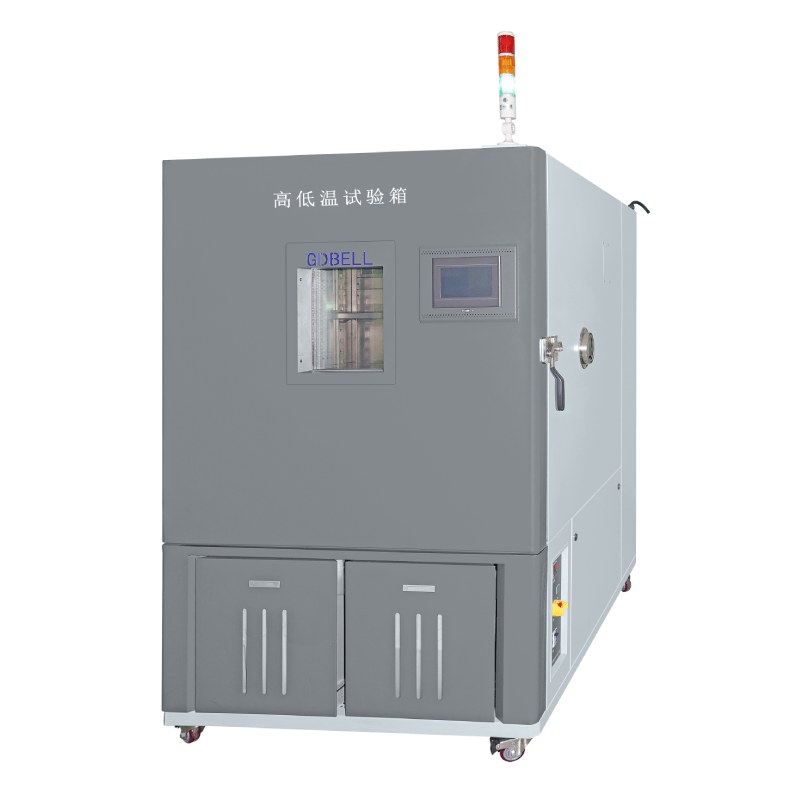

　　高低温测试的概念与目的

　　1. 高低温测试的定义

　　高低温测试，顾名思义，是在特定的温度范围内(例如从-45℃到+80℃)，通过测试产品在极端温度条件下的性能表现，来验证其是否能够在不同温度环境中稳定工作。此测试主要关注的是产品在高温和低温条件下的电气、机械性能变化，尤其是S参数(Scattering Parameters)的表现。

　　2. 高低温测试的应用场景

　　高低温测试广泛应用于需要在不同温度环境下正常运行的产品中。例如，基站滤波器作为重要的通信设备，其工作环境可能会出现极端的温度变化。在此类设备的设计和制造过程中，确保其能够在不同温度下正常运作，具有至关重要的意义。

　　3. 高低温测试的步骤

　　在进行高低温测试时，一般按照以下顺序进行测试：

　　- 常温测试1：在正常温度下首次进行S参数测试，记录基准数据。

　　- 低温测试：逐渐降低温度至测试要求的温度，待温度稳定后，进行S参数测试。

　　- 高温测试：温度逐渐上升至规定的温度，待温度稳定后，再次进行S参数测试。

　　- 常温测试2：设备回到常温后，再次进行S参数测试，验证其是否恢复到初始状态。

　　这个过程中，必须保证设备的热胀冷缩效应充分显现，因为各部件在不同温度下的膨胀系数不同，可能会引发频率漂移甚至回波损耗恶化等现象。通过这四次测试，可以全面评估设备在温度极限条件下的性能。

　　4. 高低温测试的挑战与应对

　　高低温测试的主要挑战来自于温度变化带来的机械应力。比如，滤波器内部的谐振器、交叉耦合器等部件，由于材料的热膨胀系数差异，可能会出现频率漂移甚至性能恶化的情况。这就要求设计师通过更改材料、调整组件结构等方式来进行补偿。

　　此外，在测试过程中还需注意防止湿气凝结带来的影响。特别是在低温测试结束后，如果设备暴露于外界空气中，可能会导致冷凝水的产生，从而影响测试结果。因此，合理的设备设计，比如内外隔离系统或采用网络分析仪等设备，能够有效避免这个问题。

　　5. 高低温测试的结果分析

　　通过高低温测试，设计师可以获得重要的数据反馈。例如，频率漂移的幅度和回波损耗的恶化程度都能为后续设计改进提供依据。对产品进行适当调整，如优化谐振器形状、改变材质或调整耦合器距离，都是应对这些问题的常见方法。

　　在产品的批量生产阶段，通常只需要进行定期抽测。抽测的目的是检查产品的组成材料是否发生了变化，确保大批量生产的产品依旧符合设计要求。

　　温循测试的概念与目的

　　1. 温循测试的定义

　　温循测试，即热循环测试，是通过让产品在高低温之间快速转换，模拟温度的剧烈变化，来验证产品的结构和性能稳定性。这种测试的目的并非单纯验证产品在极限温度下的性能，而是通过温度的急剧变化，观察产品是否会出现如开裂、松动等物理结构变化。

　　2. 温循测试的应用场景

　　温循测试通常用于考察产品在温度快速变化下的可靠性。某些设备，尤其是暴露在户外环境下的产品，如电子器件和汽车部件，可能会经历极端的温度变化。在这种情况下，温循测试就显得尤为重要。

　　3. 温循测试的步骤

　　温循测试通常要求产品经历多次冷热循环，步骤如下：

　　- 初始S参数测试：在温循测试开始前，首先对产品进行S参数测试，确保其性能符合标准。

　　- 多次冷热循环：将设备放入快速温变箱，进行温度的快速变化，通常要求温度变化的速率为1℃/min，甚至更快。

　　- 后面S参数测试：经过多个温度循环后，设备恢复常温，再次进行S参数测试。

　　与高低温测试相比，温循测试更关注产品在结构上的稳定性。因此，温循测试的关键在于保证产品在经历温度急剧变化后，依旧能保持其结构完整性，避免出现任何不稳定因素。

　　4. 温循测试的挑战与应对

　　温循测试的挑战在于温度的快速变化会对产品结构产生较大的应力。如果产品设计不当，可能会出现材料疲劳、裂纹等问题。因此，测试过程中需要特别关注产品的物理变化，而不仅仅是性能表现。

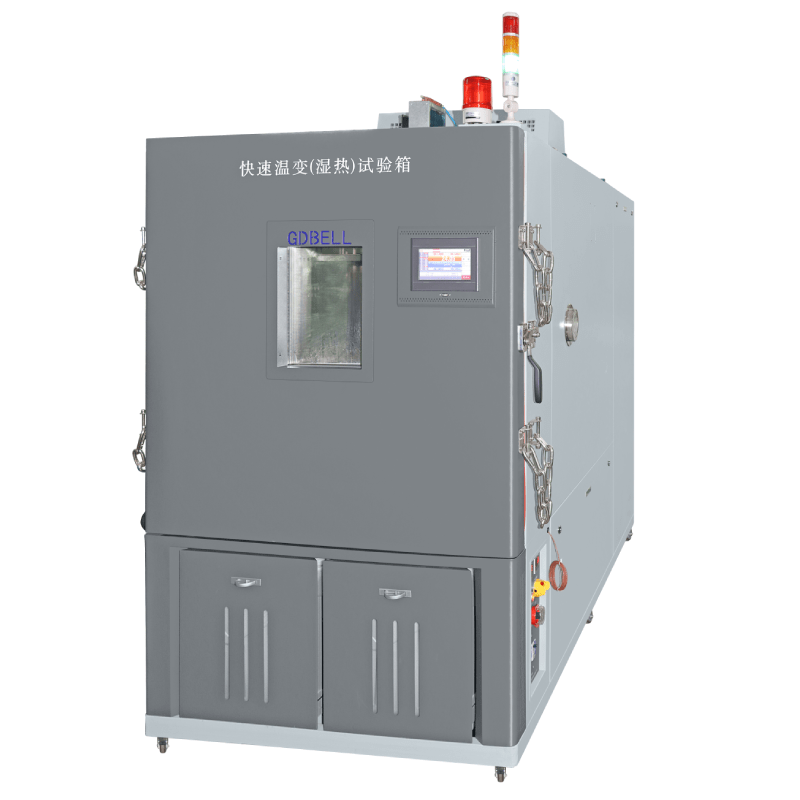

　　为了应对这些问题，温循测试通常要求更高效的温控设备，如快速温变试验箱。这些设备能够在较短时间内让温度在高低之间快速切换，模拟实际使用中的极端情况。

　　5. 温循测试的结果分析

　　通过温循测试，可以分析产品在温度骤变后的结构稳定性。如果产品在多次循环后依旧能够保持其初始性能，说明其具备良好的抗温变能力。如果出现结构损伤，则需要进一步分析原因，并对设计进行优化。

　　高低温测试与温循测试的区别与选择

　　1. 测试目的的区别

　　高低温测试主要关注产品在极端温度下的性能变化，尤其是电气性能的稳定性。温循测试则更关注产品在温度快速变化后的结构稳定性和性能保持。

　　2. 测试方法的区别

　　高低温测试通常需要设备在每个温度点上保持一段时间，以确保各部件的热胀冷缩完成。而温循测试则要求温度快速变化，因此测试设备的性能要求较高，需要能够在短时间内完成温度的升降。

　　3. 适用场景的区别

　　高低温测试适用于需要长时间在不同温度环境下工作的产品，例如通信设备中的滤波器。而温循测试则更适用于可能遭受温度剧烈变化的设备，如汽车电子、航空航天部件等。

　　结论

　　高低温测试和温循测试作为可靠性测试中的重要手段，各有其应用场景和目的。在选择测试方法时，必须根据产品的实际使用环境和需求，合理选择。
