冷热冲击和快速温变在半导体器件测试中怎么选?

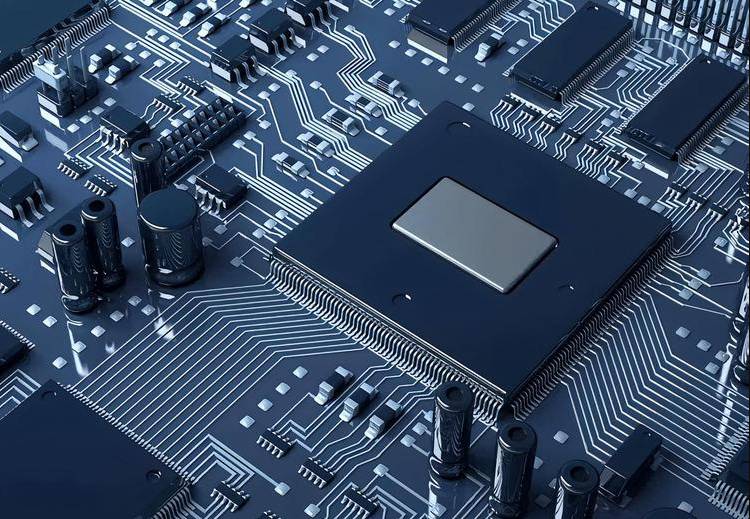

　　在半导体器件、集成电路封装、光电器件、连接器和电子元器件可靠性测试中，温度应力测试是非常常见的一类项目。

　　客户在选型时，经常会把几个概念混在一起：温度循环、快速温变、冷热冲击，到底有什么区别?半导体器件测试时应该选快速温变试验箱，还是冷热冲击试验箱?

　　这两个设备都与“高低温变化”有关，但测试目的、温度变化方式、设备结构和关注参数并不相同。

　　简单来说：

　　快速温变更关注在同一工作室内按设定速率升温或降温，常用于温度循环、环境应力筛选和材料热应力验证;

　　冷热冲击更关注样品在高温区和低温区之间快速转换，考核器件对剧烈温度变化的承受能力;

　　温度循环是测试项目或试验方法，既可能用快速温变设备完成，也可能根据标准和条件使用其他温度循环设备完成;

　　冷热冲击通常比普通温度循环更剧烈，更适合暴露封装开裂、界面分层、焊点疲劳和材料热膨胀失配等问题。

　　因此，半导体器件做温度应力测试时，不能只问“温度变化快不快”，而要先确认测试标准、温度范围、转换方式、温变速率、样品重量、是否通电和失效验证目的。

　　一、为什么半导体器件需要做温度应力测试?

　　半导体器件在实际使用中，可能经历反复开关机、环境温度变化、车载高低温环境、工业控制现场温差、户外应用冷热交替等工况。

　　对于芯片封装件、COB模块、光电器件、传感器、连接器和电子元器件来说，不同材料之间的热膨胀系数并不完全一致。温度反复变化时，封装材料、芯片、焊点、键合线、引脚、基板、外壳和连接界面都可能受到热应力影响。

　　常见风险包括：

　　• 封装开裂;

　　• 界面分层;

　　• 焊点疲劳;

　　• 键合线异常;

　　• 引脚或端子接触不良;

　　• 材料热膨胀失配;

　　• 光电性能漂移;

　　• 电参数异常;

　　• 长期可靠性下降。

　　因此，温度应力测试不是简单地验证“产品能不能耐高温、耐低温”，而是通过高低温变化暴露潜在结构缺陷和材料匹配问题。

　　二、快速温变试验箱主要测试什么?

　　快速温变试验箱通常是在同一个工作室内，通过制冷、加热和风道循环系统，让箱内温度按照设定速率升高或降低。

　　它适合用于：

　　• 温度循环测试;

　　• 环境应力筛选;

　　• 半导体封装可靠性验证;

　　• 电子元器件高低温循环;

　　• 光电器件温度变化测试;

　　• 汽车电子器件温度应力验证;

　　• 控制器、传感器、模块组件的温度循环测试。

　　快速温变的重点是温度变化过程。

　　例如客户可能关注：

　　• 5℃/min、10℃/min、15℃/min、20℃/min等温变速率;

　　• 线性温变还是非线性温变;

　　• 空载速率还是带载速率;

　　• 在什么温度区间内实现快速温变;

　　• 样品放入后是否还能达到要求;

　　• 样品是否通电发热;

　　• 温度均匀性和恢复能力是否满足测试要求。

　　对于半导体器件来说，快速温变更适合用于反复温度循环下的可靠性验证，尤其适合关注焊点疲劳、材料热应力、参数漂移和长期环境适应性的问题。

　　三、冷热冲击试验箱主要测试什么?

　　冷热冲击试验箱用于让样品在短时间内经历高温区和低温区的快速转换，从而考核器件对剧烈温度变化的承受能力。

　　常见结构包括：

　　• 两箱式冷热冲击试验箱;

　　• 三箱式冷热冲击试验箱;

　　• 提篮式冷热冲击试验箱;

　　• 气流式冷热冲击试验箱。

　　冷热冲击的重点是温度转换的剧烈程度。

　　它适合用于：

　　• 半导体封装件热冲击测试;

　　• 光电器件温度冲击测试;

　　• 电子元器件温度突变验证;

　　• 连接器、端子、焊点可靠性验证;

　　• 汽车电子器件温度冲击测试;

　　• 材料和封装结构耐冲击能力验证。

　　对于半导体器件来说，冷热冲击更适合用于暴露封装结构、材料界面和连接部位在剧烈温度变化下的潜在问题。

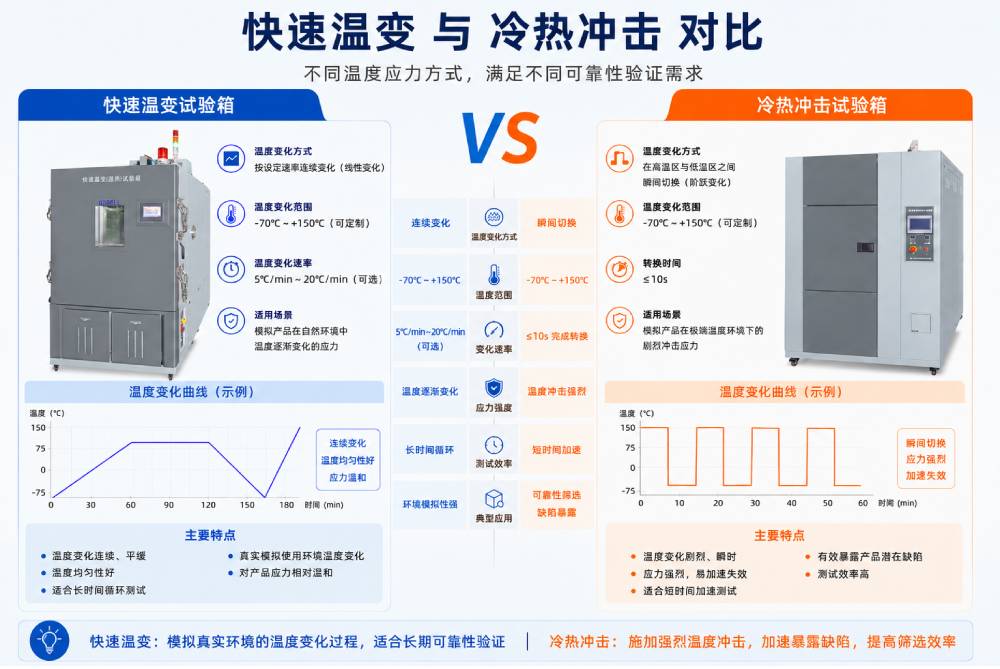

　　四、快速温变和冷热冲击有什么区别?

　　快速温变和冷热冲击都属于温度应力测试，但二者不能简单等同。



对比项目	快速温变试验箱	冷热冲击试验箱
温度变化方式	同一工作室内按设定速率升降温	高温区与低温区之间快速切换
测试重点	温度循环过程、温变速率、环境应力筛选	短时间剧烈温度变化、热冲击能力
关注参数	温变速率、线性/非线性、空载/带载、温度均匀性	转换时间、温度恢复时间、高低温区范围、样品承载
应力特点	相对连续、可控、过程性更强	更突变、更剧烈、冲击性更强
适用目标	验证长期温度循环适应性和筛选潜在缺陷	考核封装、焊点、界面在剧烈温差下的承受能力
常见样品	芯片封装件、光电器件、模块、汽车电子、电子元器件	封装器件、连接器、焊点、端子、材料件
设备选择逻辑	看速率、带载、循环、均匀性	看转换时间、恢复能力、冲击温区



　　简单理解：

　　快速温变更像“按设定节奏反复升降温”;冷热冲击更像“让样品快速经历高低温突变”。

　　如果测试标准强调温变速率、温度循环过程和带载能力，更偏向快速温变;如果测试标准强调高低温区转换时间和温度冲击强度，更偏向冷热冲击。

　　五、半导体器件测试时怎么选?

　　半导体器件选择快速温变还是冷热冲击，建议先看测试目的。



测试目的	更适合的设备方向
验证器件在反复温度循环下的稳定性	快速温变试验箱
做环境应力筛选，暴露潜在缺陷	快速温变试验箱
关注焊点疲劳、材料热膨胀失配	快速温变或冷热冲击，需看标准条件
关注封装开裂、界面分层、剧烈温差影响	冷热冲击试验箱
标准明确要求温度循环根据温变条件选择	快速温变或温度循环设备
标准明确要求冷热冲击/热冲击	冷热冲击试验箱
样品需要通电运行并记录状态	快速温变更常见，冷热冲击需评估非标方案



　　如果客户没有明确标准，只是说“要做高低温冲击”或“要做温度循环”，建议先进一步确认测试条件。

　　六、选型时必须确认哪些参数?

　　1. 测试标准

　　建议先确认是否参考：

　　• JEDEC JESD22系列;

　　• IEC 60749系列;

　　• GB/T 4937系列;

　　• AEC-Q系列;

　　• IEC 60068系列;

　　• GB/T 2423系列;

　　• 客户企业标准。

　　不同标准对温区、转换时间、循环次数、温变速率和样品状态要求不同，设备选择也会不同。

　　2. 温度范围

　　需要确认：

　　• 高温点是多少;

　　• 低温点是多少;

　　• 是否有中间保持温度;

　　• 高低温保持时间;

　　• 是否要求样品中心温度达到条件;

　　• 是否需要监测样品实际温度。

　　对于半导体封装件来说，不能只看箱内空气温度，也要关注样品实际受热和降温状态。

　　3. 温变速率或转换时间

　　如果是快速温变，要确认：

　　• 5℃/min、10℃/min、15℃/min、20℃/min或其他速率;

　　• 是线性温变还是非线性温变;

　　• 是空载速率还是带载速率;

　　• 在什么温度区间内计算速率。

　　如果是冷热冲击，要确认：

　　• 高温区到低温区的转换时间;

　　• 低温区到高温区的转换时间;

　　• 转换后温度恢复时间;

　　• 样品重量对恢复时间的影响。

　　这两个参数不能混用。温变速率和转换时间不是同一个概念。

　　4. 样品数量、重量和热容量

　　半导体器件虽然单个样品较小，但实际测试中可能是批量样品、测试板、夹具、托盘或模块组件一起放入设备。

　　需要确认：

　　• 单批测试数量;

　　• 样品总重量;

　　• 夹具重量;

　　• 样品热容量;

　　• 摆放方式;

　　• 是否阻挡气流;

　　• 是否影响温度均匀性。

　　样品和夹具重量越大，对快速温变带载能力和冷热冲击温度恢复能力要求越高。

　　5. 是否通电测试

　　部分半导体器件、光电器件、传感器或模块组件，可能需要在温度变化过程中通电运行或监测状态。

　　需要提前确认：

　　• 是否通电;

　　• 工作电压;

　　• 工作电流;

　　• 单个样品功率;

　　• 总功率;

　　• 线缆数量;

　　• 接口方式;

　　• 是否需要数据采集;

　　• 是否需要异常断电保护。

　　如果样品需要通电测试，快速温变设备通常更容易做通电接口和连续监测;冷热冲击设备也可根据需求定制，但要重点评估移动部件、线缆布置、密封和安全风险。

　　6. 数据记录和判定方式

　　可靠性测试通常需要完整记录过程数据，包括：

　　• 温度曲线;

　　• 循环次数;

　　• 报警记录;

　　• 样品状态;

　　• 电压、电流或功能监测数据;

　　• 测试开始和结束时间;

　　• 异常停机记录;

　　• 数据导出和追溯。

　　如果是研发验证、客户认证或第三方检测项目，数据记录和可追溯性尤其重要。

　　七、普通高低温箱能不能替代快速温变或冷热冲击?

　　一般不建议简单替代。

　　普通高低温试验箱可以做高温、低温和部分温度循环测试，但如果测试标准明确要求快速温变速率、线性温变、转换时间或冷热冲击条件，普通高低温箱通常无法满足要求。

　　如果用普通高低温箱替代快速温变或冷热冲击，可能导致测试强度不够、时间条件不匹配、结果不可比，甚至客户不认可测试数据。

　　八、常见误区：把“温度循环”直接等同于“冷热冲击”

　　在半导体器件温度应力测试中，常见误区包括：

　　误区一：认为温度变化快就是冷热冲击

　　快速温变和冷热冲击都可以让温度变化变快，但设备结构和测试逻辑不同。快速温变强调工作室内按速率升降温，冷热冲击强调高低温区快速切换。

　　误区二：只看高温和低温，不看变化过程

　　同样是-40℃到150℃，是慢速循环、快速温变，还是冷热冲击，测试强度完全不同。

　　误区三：只看空载参数，不看带载能力

　　半导体测试中可能有夹具、托盘、测试板和批量样品。空载参数不代表真实测试时一定能达到。

　　误区四：忽略样品通电需求

　　如果样品需要通电测试，必须提前说明线缆、接口、功率和数据监测要求，否则设备结构可能不匹配。

　　误区五：不看测试标准直接选设备

　　温度循环、快速温变、冷热冲击都可能出现在不同标准或客户规范中。选型前必须先确认标准条件。

　　九、咨询前建议准备哪些信息?

　　为了提高选型效率，建议客户在咨询快速温变或冷热冲击设备前，准备以下信息：

　　• 测试样品类型：芯片、IC封装件、COB模块、光电器件、连接器或电子元器件;

　　• 样品尺寸、重量和数量;

　　• 是否带夹具、测试板或托盘;

　　• 测试标准或客户测试条件;

　　• 高温点和低温点;

　　• 高低温保持时间;

　　• 是温度循环、快速温变还是冷热冲击;

　　• 如果是快速温变，需确认温变速率、线性/非线性、空载/带载;

　　• 如果是冷热冲击，需确认转换时间、恢复时间和循环次数;

　　• 是否需要通电测试;

　　• 电压、电流、功率和线缆接口;

　　• 是否需要温度曲线、样品状态和电参数记录;

　　• 实验室供电、冷却、排风和安装空间。

　　信息越完整，设备厂家越容易判断客户应选择快速温变试验箱、冷热冲击试验箱，还是非标温度应力测试方案。

　　十、广东贝尔可提供哪些温度应力测试方案?

　　广东贝尔试验设备有限公司可围绕芯片、半导体封装、COB模块、光电器件、电子元器件、汽车电子、连接器等应用场景，提供温度循环、快速温变、冷热冲击及非标定制测试方案等。

　　可配置的设备方向包括：

　　• 快速温变试验箱;

　　• 快速温变湿热试验箱;

　　• 步入式快速温变试验室;

　　• 冷热冲击试验箱;

　　• 高低温循环试验箱;

　　• 半导体器件温度应力测试方案;

　　• 光电器件温度循环测试方案;

　　• 汽车电子温度冲击测试方案;

　　• 非标定制温度应力试验设备。

　　在方案配置阶段，广东贝尔可根据客户提供的测试标准、样品类型、温度范围、温变速率、转换时间、样品重量、是否通电和数据记录需求，协助进行初步设备选型与配置建议。

　　结语：快速温变和冷热冲击，关键看测试目的和标准条件

　　快速温变和冷热冲击都能用于半导体器件温度应力测试，但不能简单替代。

　　如果测试重点是温度循环、环境应力筛选、线性或非线性温变过程控制，可以优先考虑快速温变试验箱;如果测试重点是高低温区快速切换、剧烈温差冲击和封装结构耐冲击能力，可以优先考虑冷热冲击试验箱。

　　对于芯片封装件、COB模块、光电器件、连接器和电子元器件企业来说，选型前应先明确测试标准、温度范围、温变速率、转换时间、样品重量、是否通电和数据记录需求，再判断设备方案。

　　如果您正在规划半导体器件温度循环、快速温变或冷热冲击测试方案，可将测试标准、样品类型、温度范围、温变速率或转换时间、循环次数、是否通电和样品重量发送给广东贝尔，我们可协助进行初步设备配置建议。

　　常见问题 FAQ

　　Q1：快速温变和冷热冲击是一回事吗?

　　不是。快速温变通常是在同一工作室内按设定速率升温或降温;冷热冲击通常是在高温区和低温区之间快速切换，温度变化更剧烈。

　　Q2：温度循环一定要用快速温变试验箱吗?

　　不一定。要看测试标准和温变条件。如果标准对温变速率、线性温变或带载速率有明确要求，通常需要快速温变试验箱;如果只是简单高低温循环，需根据具体条件评估。

　　Q3：冷热冲击试验箱能不能做快速温变测试?

　　一般不建议混用。冷热冲击关注高低温区转换时间和温度恢复能力;快速温变关注同一工作室内升降温速率和过程控制。两者设备结构和测试逻辑不同。

　　Q4：半导体器件测试时，为什么要关注样品夹具重量?

　　夹具、测试板和托盘会增加热容量，影响实际温变速率和温度恢复时间。只看空载参数，可能无法反映真实测试效果。

　　Q5：样品需要通电测试时，选型要额外注意什么?



　　需要确认电压、电流、功率、线缆数量、接口方式、异常保护和数据采集需求。通电样品的发热量也会影响温度控制和设备配置。
