由于电池包一般处于电动汽车的底部,在行驶过程中,与道路障碍物发生碰撞或刮蹭的可能性非常大,所以这就要求电池包的底部需要具备一定的防碰撞、防冲击能力。
广东贝尔试验设备公司作为测试设备领域的佼佼者,凭借其深厚的技术积累和研发能力,推出的电池包底部球击试验台,为电动汽车电池包的安全性测试提供了新的解决方案。
产品用途
主要用于动力电池包或系统的底部球击试验,以考核和评定电池产品在底部球击试验环境下的安全性,是各电池厂家及研究院等必不可少的检测设备。
产品特点
高精度:设备配备高精度传感器,可以精确测量球击力、撞击能量、运动速度、位移等参数,确保测试数据的准确性和可靠性。
多功能性:设备可以根据不同尺寸和类型的电池包进行调整,适用于不同规格的电池包测试。同时可以模拟不同的球击力、冲击能量和角度,满足各种测试标准和实际应用需求。
数据采集与分析:配备先进的数据采集系统,可以实时记录球击、冲击过程中各类传感器的数据(力值、冲击能量、电压、温度等)。同时设备通常还配备专门的数据分析软件,可以对采集的数据进行详细分析,生成测试报告,评估电池包的性能。
远程控制:设备通常配备有主机,通过在主机上操作,进行设定测试条件和监控测试过程。
安全性:设备设计时考虑了操作安全,配备防护罩和防护栏,以防止操作人员受到伤害。同时设备还配有紧急停止装置,在出现意外情况时可以立即停止试验,确保人员和设备的安全。
可靠性与耐用性:设备采用高强度材料制造,能够承受多次高能量冲击,具有良好的耐用性。同时设备设计稳固,能够在长时间高频次的使用中保持稳定的性能。
试验方法
试验过程中,将电池包固定在试验台的上方,然后对试验台下方的球击头、冲击头进行位置的移动以及参数的设置。
试验开始,球击头缓慢挤压、冲击头弹出并直接撞击电池包底部。通过高速摄像设备记录整个过程,分析电池包的变形和损伤情况,同时记录力值、冲击能量、电压、温度等数据。
试验台设计允许调整底部冲击的位置,实现电池包不同位置的冲击,适应不同的测试需求。
技术参数

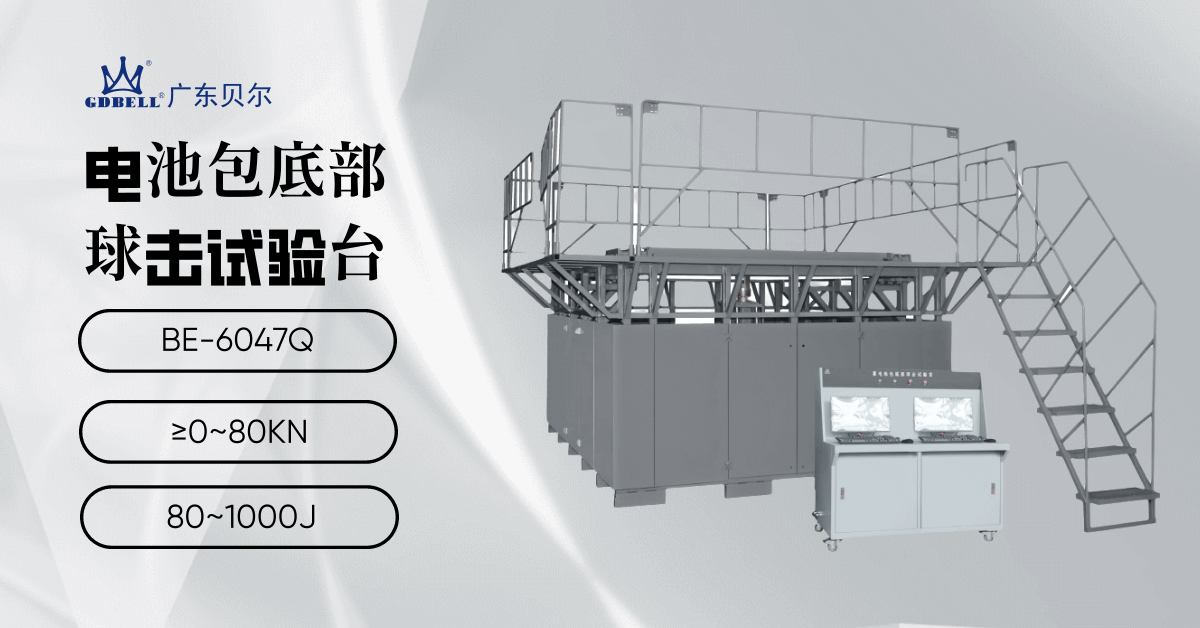

型号:BE-6047Q
测试的电池尺寸:W3000xD2000xH1300mm
球击头工装X轴运动行程:3000mm
球击头工装Y轴运动行程:≥2000mm
球击头工装X轴和Y轴位移精度:<0.5%F.S.
X轴和Y轴运动速度:1—10mm/s任意设置
球击力范围:≥0—80kN,并且在该范围内均可调节
球击力精度相对误差:<0.5%
球击速度范围:0.1mm/s-10mm/s(可调)
球击速度精度相对误差:<0.5%
球击位移:0-300mm
选配:电压采集、温度采集系统
能量冲击
高速撞击能量:80~1000J(可调)
能量控制精度:±2.5%
冲击头:标配直径25mm质量10KG,材质45#钢(可根据需要定制冲击头)
冲击方向:Z轴垂直冲击
